Elaboracion de Planos electricos, levantamientos electricos y Proyectos.
Planos Electricos.
Elaboracion de Planos electricos
Los planos electricos, representan las caracteristicas unicas de una instalacion electrica. En ellos se distinguen los diferentes elementos de la instalacion. Nuestros trabajos en planos electricos, cumplen la norma electrica vigente en Chile, NCh 4/2003 y son orientados a las necesidades especificas de cada cliente. Solicite una visita a terreno sin costo si desea mas informacion para su proyecto o instalacion.
El diseño de Planos Electricos si bien es diferente en cada proyecto segun sus objetivos, a modo general en ellos se detallan los circuitos electricos, alimentadores, tableros electricos, canalizaciones, empalme electrico y todo otro elemento de la instalacion electrica que sea parte del sistema. Nuestros trabajos con planos electricos incluyen entre otros::
Planos electricos para edificios, viviendas o parcelas.
Planos electricos industriales, fabricas, galpones y todo tipo de industrias
Planos electricos de instalaciones existentes pero sin documentacion
Si busca evaluar un proyecto o requiere Planos Electricos para alguna necesidad especifica, solicite nuestra visita a terreno con el fin de aclarar toda la informacion que nos permite entregarle una propuesta satisfactoria.
Planos electricos: Acerca del Diseño de laminas interiores.
Los planos electricos se encuentran formados por laminas que nos entregan diversas informaciones especificas para el proyecto sobre el cual se trabaja o diseña. En la elaboracion de nuestros Planos electricos, usted podra encontrar segun la necesidad de cada proyecto laminas como las siguientes:
Laminas con distribucion, canalizaciones y otros, sobre los planos civiles de la propiedad.
Laminas con detalles constructivos especificos segun sea el proyecto electrico.
Planos electricos con cuadros de cargas y detalles de consumos por tableros electricos.
Planos electricos con esquema unilineal y detalles de cables alimentadores.
Laminas con informacion para sistemas UPS o generadores electricos.
Memoria tecnica con calculos para proyectos que lo soliciten.
Planos electricos residenciales
Para clientes residenciales que se encuentran en etapas de construccion o ampliaciones y deban presentar planos electricos residenciales para certificacion u otro caso, se elaboran en este caso, planos simples que contengan toda la informacion necesaria para el objetivo de certificar u otro necesario.
Planos electricos en Autocad
El diseño de planos se desarrolla en programas tipo Autocad, lo que nos permite generar estos planos electricos autocad en formatos digitales que pueden ser almacenados por años en sistemas cloud de archivos. A su vez tambien son generados para el cliente copias de estos planos en formato PDF de facil visualizacion e impresion.
Planos electricos para proyectos de instalaciones electricas.

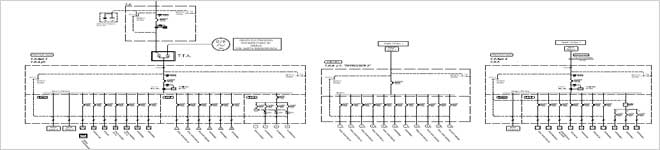

Planos Electricos - Zenta
La elaboracion de planos electricos orientada a proyectos considera la creacion de laminas con detalles electricos de centros, artefactos y otros consumos, laminas con detalles de tableros electricos y protecciones en diagrama unilineal y laminas con detalles de consumos y factores de carga en cuadros de cargas. Otras laminas de interes se pueden incluir como detalles graficos de bandejas portaconductores, camaras electricas, empalmes y otras informaciones necesarias. Para las laminas de proyecto se considera la entrega de planos digitales en formatos normalizados A4, A3, A2, A1, A0
Diseñamos planos electricos para clientes que no tengan planos de sus instalaciones o esten desactualizados, para ello ejecutamos un levantamiento de la instalacion existente y elaboramos sus nuevos planos electricos actualizados.
Auditoria de Planos Electricos.

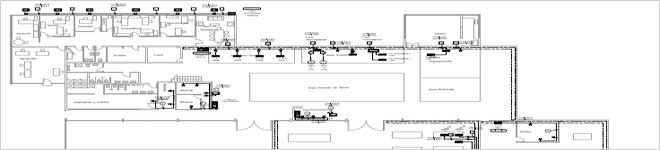

Planos electricos industriales - Zenta
Zenta Ingenieria realiza trabajos de auditoria de planos electricos para clientes que requieran revisiones de sus proyectos.
Tambien ejecutamos modificaciones de planos debido a variaciones de obras, cambio de materiales o distintos requerimientos de clientes. Nuestras revisiones incluyen analisis de plantas de distribucion de circuitos. Analisis de diseño de protecciones en tableros electricos declarados en los diagramas unilineales. Analisis de cuadros de cargas para comprobar potencias declaradas, factores de carga y secciones de cables alimentadores. Solicite mas informacion.
Planos electricos para certificado SEC.
Elaboramos planos electricos sec, para clientes que requieran una certificacion SEC, para fines de aumento de capacidad o tramites municipales. Estos planos electricos detallan los aspectos necesarios de la instalacion electrica y cumplen la normativa y requerimientos de la SEC.
Digitalizacion de planos electricos en papel.
En muchas ocasiones los planos electricos de una propiedad se encuentran solo en el original de papel, no existiendo copia digital de la informacion. Cuando se requiere enviar copia de planos o realizar modificaciones que necesiten esta informacion, nuestro equipo de trabajo puede generar una copia de sus planos electricos en papel, traspasando la informacion a software CAD, lo que genera una copia al cliente en formato dwg y PDF en su correo.
4 aspectos normativos para elaboracion de Planos Electricos.
Aqui presentamos un breve extracto descriptivo de los aspectos normativos que existen para la elaboracion de planos electricos. La informacion es obtenida desde la norma Nch 2/84 respecto de elaboracion y presentacion de proyectos.
6.2 De los Planos electricos
6.2.1 En los planos de un proyecto se mostrara graficamente la forma constructiva de la instalacion, indicandose ubicacion de componentes, dimension de las canalizaciones, su recorrido y tipo, caracteristicas de las protecciones, etc.
6.2.3 Los planos se dibujaran sobre alguno de los formatos normales de la serie A, de acuerdo a la norma Nch 13 of 65. Se evitara en lo posible el empleo de formatos alargados indicados en dicha norma, para lo cual se recomienda efectuar cortes en los respectivos planos de plantas.
6.2.4 Todas las laminas de los planos deben indicar, a lo menos, el destino de la instalacion y los numeros correlativos y total de cada lamina.
6.2.7 En los dibujos de los planos de arquitectura correspondientes a instalaciones interiores, se utiliza preferentemente la escala 1:50, pudiendo utilizarse en casos de necesidad las escalas 1:20, 1:100 y 1:200. En casos justificados podra utilizarse la escala 1:500 o multiplos enteros de ella.
Zenta Proyectos Electricos - Planos electricos.
Zenta Ingenieria Electrica elabora planos electricos segun los requerimientos tecnicos de cada cliente o proyecto electrico. Nuestros trabajos incluyen laminas de planos de distribucion, empalmes electricos, tableros electricos y todo componente de la instalacion proyectada en los planos electricos.
